实验设备设计案例图示

1 静态总压法：通过测量一定液相浓度下一系列温度点下的饱和蒸汽压力获得全套汽液平衡数据。

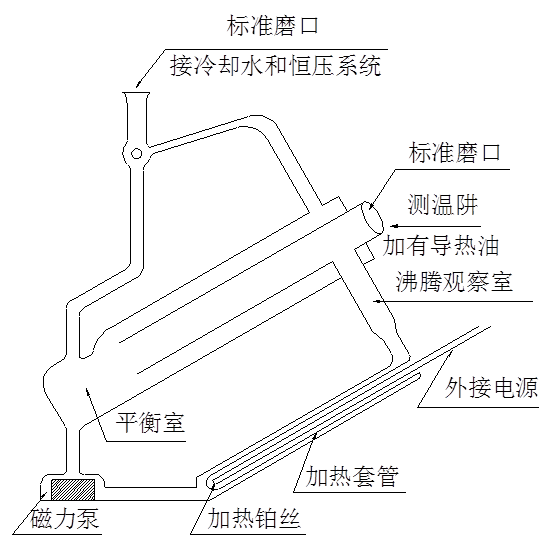

2 沸点仪：通过测定一定压力下的汽液相平衡之温度获得全套汽液平衡数据。

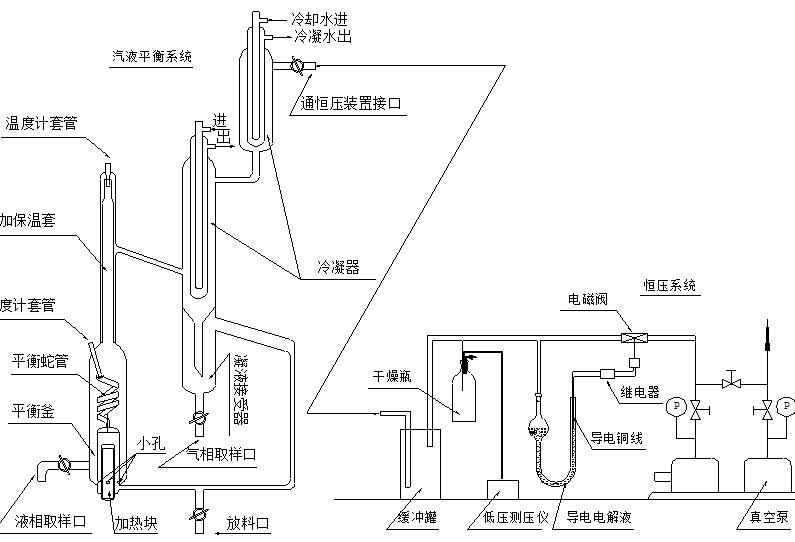

3 单循环法实验装置：通过测定一定压力下的相平衡温度获得全套相平衡数据，配套恒压装置。可以测量低于常压的汽液相平衡。

4 液液平衡装置：通过红外光源获得液液分相性质，分别取两相进行分析。可进行高压实验。

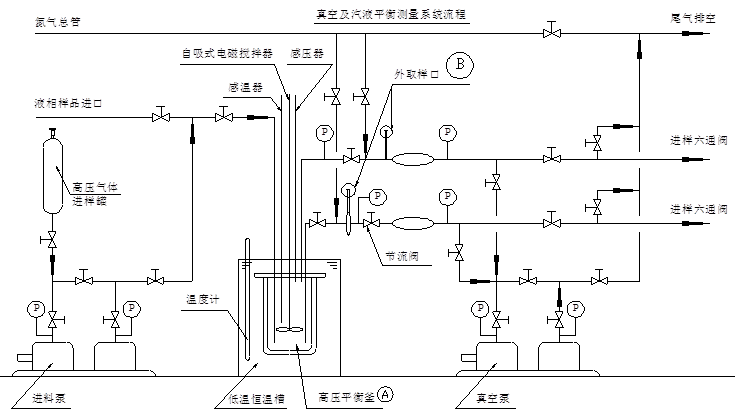

5 高压汽液平衡装置：可测定高压下的汽液平衡，采用在线取样分析。
